¿Cómo funciona la transferencia de calor en los equipos mineros?

La transferencia de calor en equipos mineros es el proceso mediante el cual la energía térmica producida por motores, transmisiones, sistemas hidráulicos y otros componentes se transporta hasta los radiadores y enfriadores para ser liberada al ambiente. Este proceso es indispensable para mantener la maquinaria dentro de temperaturas seguras y conservar su rendimiento durante jornadas de trabajo exigentes.

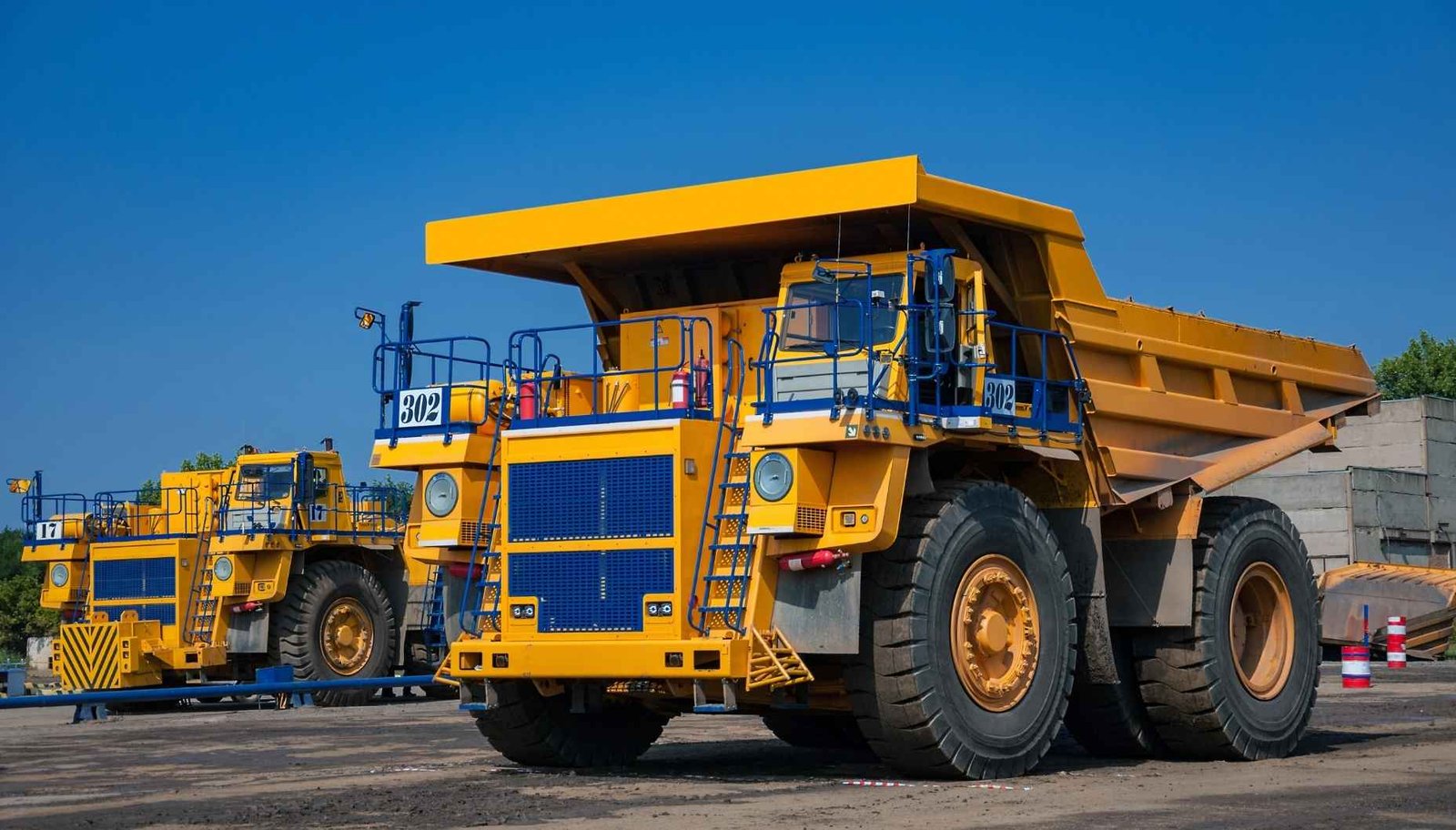

Los camiones mineros, excavadoras, cargadores, perforadoras y demás equipos utilizados en minería trabajan bajo condiciones que favorecen una elevada generación de calor. Sus motores diésel entregan grandes cantidades de potencia, los sistemas hidráulicos operan a altas presiones y las transmisiones deben mover cargas considerables sobre terrenos difíciles. Además, muchas de estas máquinas funcionan durante varios turnos con pocas interrupciones.

La acumulación de calor puede provocar pérdida de potencia, degradación de lubricantes, desgaste acelerado y fallas en componentes de alto valor. Por esta razón, la refrigeración de maquinaria minera debe diseñarse para retirar continuamente la energía térmica generada, incluso en ambientes con polvo, altas temperaturas, vibraciones y circulación limitada de aire.

Para conseguirlo, los equipos pueden incorporar radiadores para el motor, enfriadores de aceite hidráulico, enfriadores de transmisión, intercoolers y ventiladores de gran capacidad. Cada componente participa en una parte específica del proceso térmico y debe trabajar de manera coordinada con los demás.

Comprender cómo se genera, transporta y disipa el calor permite identificar problemas antes de que se conviertan en fallas graves. También ayuda a seleccionar correctamente los radiadores para minería, establecer rutinas de mantenimiento y mejorar la disponibilidad operativa de la maquinaria.

¿Por qué los equipos mineros generan tanto calor?

Los equipos mineros generan grandes cantidades de calor porque convierten energía química, mecánica e hidráulica en movimiento y fuerza. Durante esta transformación, una parte de la energía no se aprovecha completamente y termina liberándose en forma de calor. Los motores diésel, por ejemplo, producen energía mediante la combustión del combustible, pero solo una parte se transforma en trabajo útil. El resto debe evacuarse mediante los gases de escape, el aceite lubricante y el líquido refrigerante. Las transmisiones y sistemas hidráulicos también generan calor debido a fricción, presión y pérdidas internas. Cuando la máquina trabaja durante periodos prolongados y con cargas elevadas, esta energía térmica se acumula rápidamente. Por eso, el sistema de refrigeración debe mantener un equilibrio constante entre el calor generado y el calor disipado.

Combustión en motores diésel

Los motores diésel generan calor cuando el combustible se quema dentro de los cilindros. Esta combustión produce la presión necesaria para mover los pistones y entregar potencia, pero también eleva considerablemente la temperatura de las piezas internas.

Parte de ese calor pasa al aceite y al refrigerante. Si no se retira de manera adecuada, puede afectar la culata, los cilindros, los sellos, los lubricantes y otros componentes esenciales del motor.

Fricción entre componentes mecánicos

La fricción aparece en rodamientos, engranajes, pistones, ejes, transmisiones y superficies que se desplazan unas contra otras. Aunque los lubricantes reducen esta resistencia, no pueden eliminarla por completo.

Cuanto mayor sea la carga o la velocidad, mayor puede ser la generación de calor. Una lubricación insuficiente, degradada o contaminada aumenta todavía más la temperatura y el desgaste de las superficies.

Presión en los sistemas hidráulicos

Los sistemas hidráulicos transforman la energía del motor en fuerza mediante bombas, válvulas, cilindros y motores hidráulicos. Durante este proceso se producen pérdidas de energía por restricciones, fugas internas y cambios de presión.

Estas pérdidas terminan convirtiéndose en calor dentro del aceite. En excavadoras, perforadoras y cargadores, el sistema hidráulico puede convertirse en una de las principales fuentes térmicas del equipo.

Operación continua bajo cargas elevadas

La maquinaria minera suele trabajar durante turnos prolongados, transportando, excavando o moviendo grandes cantidades de material. Estas actividades mantienen los motores y circuitos hidráulicos cerca de su capacidad durante buena parte de la jornada.

Cuando el calor se produce durante horas consecutivas, el sistema debe disiparlo al mismo ritmo. Si la capacidad térmica es insuficiente, la temperatura aumentará progresivamente hasta activar alarmas o generar una falla.

¿Qué es la transferencia de calor?

La transferencia de calor es el movimiento de energía térmica desde una zona con mayor temperatura hacia otra con menor temperatura. En una máquina minera, este proceso comienza en las partes que generan calor y termina, idealmente, en el aire exterior. La energía puede desplazarse por conducción a través de piezas metálicas, por convección mediante líquidos o corrientes de aire y por radiación desde superficies calientes. En los sistemas reales, estos mecanismos no actúan de forma independiente, sino que se combinan. El refrigerante absorbe calor del motor, lo transporta hasta el radiador y lo entrega al núcleo metálico. Después, el aire que atraviesa las aletas retira esa energía y la lleva al ambiente. La eficiencia del proceso depende de la diferencia de temperaturas, el área de intercambio, los materiales y la circulación de los fluidos.

Conducción

La conducción es la transferencia de calor a través de un material sólido. En un motor, el calor pasa desde las cámaras de combustión hacia las paredes metálicas, la culata y otras partes cercanas.

En el radiador, la conducción permite que la energía del refrigerante pase hacia los tubos, placas y aletas. Los materiales con buena conductividad térmica facilitan este movimiento.

Convección

La convección ocurre cuando el calor se transporta mediante el movimiento de un fluido, como aire, aceite o refrigerante. Este mecanismo es fundamental en los sistemas térmicos de la maquinaria.

El líquido refrigerante transporta calor desde el motor hasta el radiador, mientras que el aire que atraviesa el núcleo se lleva la energía hacia el ambiente.

Radiación

La radiación térmica es la transferencia de energía mediante ondas electromagnéticas. Las superficies calientes del motor, el escape y otros componentes liberan parte de su calor de esta manera.

Aunque no suele ser el mecanismo principal de enfriamiento, contribuye a aumentar la temperatura dentro del compartimiento. Por eso, la ventilación general del equipo también es importante.

Mecanismos combinados en maquinaria pesada

En una máquina minera, la conducción, la convección y la radiación ocurren al mismo tiempo. El calor atraviesa piezas metálicas, pasa a los fluidos y finalmente llega al aire exterior.

El desempeño depende de toda esta cadena. Una falla en cualquiera de sus etapas puede limitar la transferencia total, aunque los demás componentes se encuentren en buen estado.

Recorrido del calor dentro de un equipo minero

El recorrido del calor comienza en los componentes que convierten energía en movimiento. En el motor, la combustión y la fricción elevan la temperatura de los cilindros, pistones, culata y aceite. El refrigerante circula por conductos internos y absorbe parte de esa energía. Posteriormente, la bomba lo impulsa hacia el radiador, donde el líquido pasa por tubos o canales de menor sección. El calor atraviesa las paredes metálicas y se distribuye por las aletas. Un ventilador mueve aire a través del núcleo y transporta la energía hacia el ambiente. Después de enfriarse, el refrigerante regresa al motor para repetir el proceso. Este recorrido debe producirse de manera continua, sin restricciones, fugas ni acumulaciones de aire dentro del circuito.

Generación de calor en el motor

El calor se produce principalmente durante la combustión, pero también por fricción y compresión. Las zonas cercanas a los cilindros y a la culata alcanzan temperaturas especialmente elevadas.

Una parte del calor sale por el escape y otra se transfiere al aceite y al refrigerante. El sistema térmico debe retirar suficiente energía para evitar daños o deformaciones.

Absorción del calor por el refrigerante

El refrigerante circula alrededor de las partes calientes del motor y absorbe energía por contacto con las superficies metálicas. Su composición le permite transportar calor y controlar la corrosión.

Para funcionar correctamente, debe conservar el nivel y la concentración adecuados. Una mezcla incorrecta, contaminación o presencia de aire puede reducir su capacidad térmica.

Circulación hacia el radiador

La bomba impulsa el refrigerante caliente hacia el radiador mediante mangueras y conductos. El termostato regula el paso según la temperatura del motor y las condiciones de operación.

Cualquier restricción, fuga o falla de la bomba puede disminuir el caudal. Si el refrigerante no circula correctamente, el radiador no podrá retirar todo el calor generado.

Disipación del calor al ambiente

Dentro del radiador, el refrigerante entrega calor al núcleo metálico. Las aletas aumentan la superficie disponible y permiten que el aire absorba la energía térmica.

El ventilador expulsa el aire caliente fuera del compartimiento. Si este aire vuelve a ingresar al radiador, puede reducirse considerablemente la capacidad de enfriamiento.

¿Cómo funciona el radiador de una máquina minera?

El radiador de una máquina minera es un intercambiador de calor diseñado para reducir la temperatura del líquido que circula por el motor. El refrigerante caliente ingresa al radiador y se distribuye a través de tubos o canales internos. A medida que avanza, su energía térmica pasa al material del núcleo y después a las aletas. Un ventilador fuerza el paso de aire a través de estas superficies y permite liberar el calor al ambiente. El refrigerante sale a una temperatura inferior y vuelve al motor. La capacidad del radiador depende del tamaño del núcleo, el material, la cantidad de filas, la configuración de las aletas y el flujo de aire. En minería, también debe soportar vibración, polvo, impactos y jornadas prolongadas.

Paso del refrigerante por el núcleo

El refrigerante se distribuye mediante tanques o cabezales hacia múltiples canales. Esta división aumenta el contacto con las superficies metálicas y facilita la transferencia de calor.

Los canales deben permitir un caudal suficiente sin generar una pérdida de presión excesiva. Una obstrucción interna puede reducir el enfriamiento y elevar la presión del circuito.

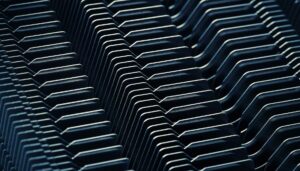

Transferencia de calor a tubos, placas y aletas

El calor pasa del refrigerante hacia los tubos o placas por conducción. Luego se desplaza hasta las aletas, que aumentan el área en contacto con el aire.

El estado de estas superficies es fundamental. Aletas dobladas, corroídas o cubiertas de suciedad disminuyen la capacidad para transmitir energía hacia el ambiente.

Circulación de aire mediante el ventilador

El ventilador genera el flujo necesario para atravesar el radiador, especialmente cuando la máquina se mueve lentamente o permanece estacionaria. Puede tener accionamiento mecánico, hidráulico o eléctrico.

La velocidad, dirección y volumen de aire deben corresponder a la carga térmica. Una hélice dañada, una correa floja o un motor hidráulico defectuoso reduce el desempeño.

Retorno del refrigerante al motor

Después de perder parte de su calor, el refrigerante sale del radiador y vuelve al motor. Allí absorbe nuevamente energía y reinicia el ciclo térmico.

Si regresa demasiado caliente, el sistema perderá estabilidad. Esto puede indicar poca capacidad del radiador, falta de aire, caudal insuficiente o contaminación del núcleo.

Transferencia de calor en los sistemas hidráulicos

Los sistemas hidráulicos de la maquinaria minera utilizan aceite presurizado para transmitir fuerza y accionar cilindros, motores, mecanismos de giro y otros componentes. Durante este proceso se producen pérdidas de energía por fricción, restricciones y fugas internas. Esa energía se transforma en calor y eleva la temperatura del aceite. Cuando la temperatura aumenta demasiado, disminuye su viscosidad y se reduce la capacidad para lubricar, sellar y proteger las superficies. Para evitarlo, el aceite circula hacia un enfriador, generalmente del tipo aire-aceite. Allí entrega su calor al núcleo metálico y posteriormente al aire exterior. Un enfriador correctamente diseñado ayuda a conservar la eficiencia hidráulica y protege bombas, válvulas, mangueras, cilindros y sellos.

¿Por qué se calienta el aceite hidráulico?

El aceite se calienta cuando pasa por restricciones, válvulas y conductos estrechos. También genera calor durante el funcionamiento de bombas, motores hidráulicos y actuadores sometidos a presión.

Una válvula desajustada, un filtro obstruido o una fuga interna pueden aumentar las pérdidas. Por eso, el sobrecalentamiento no siempre se origina exclusivamente en el enfriador.

Función del enfriador de aceite

El enfriador recibe el aceite caliente y lo distribuye a través de canales internos. El calor pasa al núcleo y se disipa mediante el aire generado por el ventilador.

Su tamaño y configuración deben corresponder al caudal, la viscosidad, la temperatura y la presión del circuito. Una unidad incorrecta puede producir restricción o capacidad insuficiente.

Consecuencias de una temperatura hidráulica excesiva

El aceite demasiado caliente pierde viscosidad y puede aumentar las fugas internas. Esto reduce la eficiencia de bombas, válvulas y actuadores, haciendo que la máquina responda con menor precisión.

También acelera la oxidación del lubricante y deteriora sellos y mangueras. A largo plazo, puede provocar fallas costosas y pérdida de capacidad operativa.

Transferencia de calor en transmisiones y convertidores de torque

Las transmisiones de los equipos mineros están sometidas a cargas elevadas, cambios de velocidad, pendientes y movimientos repetitivos. El contacto entre engranajes, rodamientos, embragues y discos genera fricción, mientras el convertidor de torque produce calor durante la transferencia hidráulica de potencia. El aceite de transmisión absorbe esta energía y la transporta hacia un enfriador. Allí, el calor se transfiere al aire o al refrigerante del motor, dependiendo del diseño. Mantener la temperatura adecuada es esencial para conservar la viscosidad y proteger los componentes internos. Si el aceite se degrada, disminuye su capacidad para lubricar y transmitir potencia. Esto puede producir deslizamiento, cambios irregulares, desgaste y pérdida de eficiencia.

Calor generado por fricción y carga

La transmisión genera más calor cuando el equipo mueve grandes cargas, trabaja en pendientes o realiza maniobras repetitivas. El convertidor de torque también aumenta la temperatura durante el deslizamiento.

Estas condiciones son comunes en camiones de acarreo y cargadores. Por eso, el sistema debe estar preparado para disipar calor durante las etapas más exigentes del ciclo.

Función del enfriador de transmisión

El enfriador reduce la temperatura del aceite antes de que regrese a la transmisión. Puede funcionar mediante aire exterior o mediante intercambio con otro circuito de refrigeración.

Una pérdida de capacidad puede elevar progresivamente la temperatura. El diagnóstico debe incluir el enfriador, el flujo del aceite, el ventilador y el estado interno de la transmisión.

Importancia de conservar la viscosidad del aceite

La viscosidad permite formar una película protectora entre las superficies móviles. Cuando el aceite se calienta excesivamente, puede volverse demasiado fluido y perder capacidad de lubricación.

Una temperatura controlada mantiene el comportamiento adecuado del lubricante. También favorece la presión, el funcionamiento de embragues y la transmisión eficiente del torque.

Componentes que participan en la refrigeración de equipos mineros

La refrigeración de maquinaria minera suele depender de varios intercambiadores y dispositivos instalados dentro de un mismo módulo. El radiador del motor controla el líquido refrigerante, mientras el enfriador hidráulico mantiene la temperatura del aceite utilizado en bombas y actuadores. La transmisión puede contar con un circuito independiente y el motor turboalimentado necesita un intercooler para enfriar el aire de admisión. Los ventiladores proporcionan el flujo de aire que atraviesa estos núcleos y extrae el calor acumulado. También intervienen bombas, depósitos, mangueras, termostatos, sensores y controles electrónicos. Para obtener un funcionamiento adecuado, cada componente debe ofrecer la capacidad necesaria sin bloquear el paso del aire hacia los demás intercambiadores.

Radiador del motor

El radiador elimina el calor transportado por el líquido refrigerante. Su función es mantener el motor dentro de un rango que permita una combustión, lubricación y operación estables.

En minería debe resistir vibraciones y contaminación externa. También necesita un diseño que facilite la limpieza y reduzca la acumulación de polvo entre las aletas.

Enfriador de aceite hidráulico

Este intercambiador controla la temperatura del aceite utilizado por bombas, cilindros y motores hidráulicos. Su desempeño influye directamente sobre la respuesta y fuerza de la máquina.

Puede estar fabricado con tubos y aletas o con placas y barras. La selección depende de la presión, el caudal, la viscosidad y las condiciones del entorno.

Enfriador de transmisión

El enfriador de transmisión extrae el calor generado por engranajes, embragues y convertidores de torque. Esto protege el lubricante y reduce el desgaste interno.

En equipos de gran tamaño, puede contar con una sección independiente dentro del módulo térmico. Debe soportar los picos de presión y las variaciones de carga.

Intercooler del motor

El intercooler reduce la temperatura del aire comprimido por el turbo antes de que ingrese al motor. Al enfriarlo, aumenta su densidad y mejora la cantidad de oxígeno disponible.

Una obstrucción externa o una fuga interna puede reducir la potencia. También puede aumentar el consumo de combustible y elevar la temperatura de admisión.

Ventiladores y sistemas de circulación de aire

Los ventiladores son responsables de mover aire a través del conjunto de radiadores y enfriadores. En maquinaria minera suelen operar incluso cuando el equipo se desplaza lentamente.

Algunos sistemas permiten variar la velocidad o invertir el sentido del flujo para limpiar el núcleo. Estas funciones mejoran el desempeño en ambientes con grandes cantidades de polvo.

Factores que dificultan la transferencia de calor en minería

Las condiciones de una operación minera pueden reducir considerablemente la eficiencia de los sistemas térmicos. El polvo y las partículas se acumulan entre las aletas y forman una barrera que impide el paso del aire. Las temperaturas ambientales elevadas disminuyen la diferencia térmica disponible para enfriar los fluidos. En zonas de gran altitud, la menor densidad del aire reduce su capacidad para transportar calor. A esto se suman vibraciones, impactos, daños en soportes y deformaciones del núcleo. También puede existir recirculación de aire caliente dentro del compartimiento. Por estas razones, los sistemas térmicos para minería deben diseñarse con márgenes de capacidad, materiales resistentes y facilidad de mantenimiento.

Acumulación de polvo y partículas

El polvo puede adherirse a las aletas y mezclarse con aceite o humedad, formando capas difíciles de retirar. Esta acumulación reduce el área efectiva y bloquea el flujo de aire.

La limpieza frecuente es indispensable. Sin embargo, debe realizarse sin utilizar métodos que doblen las aletas o empujen la suciedad hacia el interior del núcleo.

Altas temperaturas ambientales

Cuando el aire exterior está caliente, existe una menor diferencia de temperatura entre el ambiente y el fluido. Como resultado, cada unidad de aire puede absorber menos calor.

El sistema debe compensar esta condición mediante mayor superficie, mejor ventilación o un diseño adaptado. Un radiador adecuado para clima templado puede ser insuficiente en una mina cálida.

Trabajo en altura

A mayor altitud, la densidad del aire disminuye. Esto significa que un mismo volumen contiene menos masa de aire disponible para absorber y transportar energía térmica.

Los ventiladores y núcleos deben dimensionarse considerando esta condición. Ignorar la altitud puede provocar sobrecalentamiento, aunque el sistema funcione correctamente a nivel del mar.

Daños por vibración e impactos

Las vibraciones repetidas pueden generar grietas en soldaduras, tanques y conexiones. Los impactos también pueden doblar aletas, deformar el núcleo o dañar soportes.

Una fijación rígida o incorrecta puede transmitir esfuerzos directamente al radiador. Por eso, los puntos de montaje deben absorber parte de los movimientos de la máquina.

Flujo de aire insuficiente

El flujo puede disminuir por fallas del ventilador, obstrucciones, correas flojas o problemas hidráulicos. También puede existir recirculación de aire caliente dentro del compartimiento.

Sin aire suficiente, el radiador no puede liberar el calor, aunque esté limpio y correctamente dimensionado. La evaluación debe incluir velocidad, dirección y temperatura del flujo.

¿Qué ocurre cuando el calor no se disipa correctamente?

Cuando el sistema no consigue liberar todo el calor generado, la temperatura de motores, aceites y refrigerantes aumenta de manera progresiva. Al principio, la máquina puede continuar funcionando, pero con menor eficiencia. Los controles electrónicos pueden limitar la potencia y los lubricantes comienzan a perder propiedades. Si la situación continúa, los sellos se deterioran, aparecen fugas y aumenta el desgaste de bombas, transmisiones y componentes internos. El motor puede alcanzar niveles de sobrecalentamiento capaces de dañar juntas, culatas o cilindros. En los sistemas hidráulicos, la reducción de viscosidad puede afectar la presión y la precisión de los movimientos. Finalmente, el equipo debe detenerse, generando costos de reparación y pérdida de productividad.

Sobrecalentamiento del motor

El motor puede sobrecalentarse por falta de refrigerante, poco flujo, radiador obstruido o ventilación insuficiente. También puede existir una carga superior a la capacidad del sistema.

Continuar operando puede deformar piezas y dañar juntas. Una alarma de temperatura debe considerarse una advertencia crítica y no una condición normal de trabajo.

Pérdida de potencia

Los controles del motor pueden reducir la potencia para limitar la generación de calor. Esta función protege los componentes, pero disminuye la productividad de la máquina.

El operador puede percibir menor respuesta, velocidad o capacidad de carga. Aunque el equipo siga funcionando, el desempeño ya se encuentra afectado.

Degradación de los lubricantes

Las altas temperaturas aceleran la oxidación y la pérdida de aditivos. El lubricante puede volverse demasiado fluido, formar depósitos o perder capacidad para proteger las superficies.

El resultado es mayor fricción y desgaste. Además, el aceite degradado genera más calor, creando un ciclo que empeora progresivamente el problema.

Fallas hidráulicas

El aceite caliente puede aumentar las fugas internas y reducir la eficiencia volumétrica de bombas y motores. Los movimientos pueden volverse lentos, irregulares o imprecisos.

Los sellos y mangueras también se deterioran más rápido. En casos severos, el sistema puede perder presión o dejar de accionar correctamente los implementos.

Paradas no programadas

Cuando la temperatura alcanza niveles críticos, el equipo debe detenerse para evitar daños mayores. Esta interrupción afecta el cargue, transporte o procesamiento de materiales.

Además de la reparación, deben considerarse personal detenido, retrasos y alquiler de maquinaria sustituta. Por eso, la prevención térmica tiene un valor económico directo.

Cómo mejorar la transferencia de calor en maquinaria minera

Mejorar la transferencia de calor requiere mantener libres de restricciones tanto el circuito interno como el flujo de aire. La limpieza frecuente de radiadores y enfriadores permite recuperar superficie de intercambio y evita que el polvo actúe como aislante. También es necesario comprobar el estado del ventilador, su velocidad y el sentido de giro. El refrigerante debe conservar la proporción adecuada, estar libre de contaminación y reemplazarse según los intervalos recomendados. Las fugas, soportes y conexiones deben inspeccionarse regularmente. Cuando la capacidad resulta insuficiente, puede ser necesario rediseñar el núcleo o utilizar un sistema fabricado específicamente para las condiciones mineras. El objetivo es mantener un margen térmico adecuado incluso durante la carga máxima.

Limpieza frecuente del núcleo

La limpieza debe programarse según el nivel de polvo y contaminación del sitio. Esperar a que aparezca una alarma puede permitir que la obstrucción alcance un nivel avanzado.

Es recomendable limpiar en la dirección contraria al flujo normal del aire. También deben evitarse presiones excesivas que doblen las aletas o dañen el núcleo.

Revisión del ventilador y flujo de aire

El ventilador debe inspeccionarse en busca de aspas dañadas, holguras, correas flojas o fallas en su accionamiento. También debe comprobarse que gire en el sentido correcto.

Una medición del flujo o de la diferencia de presión puede revelar pérdidas de desempeño. La recirculación de aire caliente también debe corregirse mediante sellos y deflectores.

Mantenimiento del refrigerante

El refrigerante debe contener agua y aditivos en la proporción recomendada. Esto favorece la transferencia térmica y protege contra corrosión, cavitación y depósitos.

Mezclar productos incompatibles puede formar sedimentos. También es importante purgar el aire, ya que las bolsas internas reducen la circulación y crean puntos calientes.

Inspección de radiadores y enfriadores

Las inspecciones deben buscar fugas, corrosión, aletas dobladas, soportes deteriorados y obstrucciones. También conviene comparar las temperaturas de entrada y salida.

Una diferencia térmica anormal puede indicar falta de caudal o baja transferencia. El análisis debe considerar el sistema completo antes de reemplazar el intercambiador.

Uso de sistemas diseñados para condiciones mineras

Los equipos mineros necesitan núcleos con resistencia mecánica, capacidad térmica y configuración de aletas adecuadas. Una solución genérica puede perder eficiencia rápidamente en campo.

El diseño debe considerar temperatura ambiental, altitud, polvo, vibración y carga. También debe facilitar el acceso para mantenimiento y limpieza durante la operación.

Importancia del diseño del radiador o enfriador

El diseño del intercambiador determina cuánto calor puede retirar, qué pérdida de presión genera y qué tan bien resistirá las condiciones de trabajo. Un núcleo de gran tamaño no garantiza automáticamente un buen desempeño. La distribución de los canales, la densidad de aletas, el material y la circulación del aire son igualmente importantes. En minería, el sistema también debe soportar presión, vibraciones, impactos y contaminación. Una densidad de aleta demasiado alta puede aumentar la capacidad en condiciones limpias, pero obstruirse rápidamente en un ambiente con polvo. Un núcleo demasiado abierto puede mantenerse limpio, pero necesitar mayor área. Por eso, el diseño debe equilibrar eficiencia térmica, resistencia, mantenimiento y espacio disponible.

Tamaño y densidad del núcleo

El tamaño determina parte del área disponible para intercambiar calor. Sin embargo, la densidad y geometría de las aletas influyen en la cantidad de aire y en la facilidad de limpieza.

En minería debe buscarse un equilibrio. Un diseño muy cerrado puede ofrecer alto rendimiento inicial, pero perderlo rápidamente al acumular partículas.

Materiales de fabricación

El aluminio es común en radiadores e intercambiadores por su peso y conductividad. También pueden utilizarse cobre, latón y otras aleaciones según el diseño y la aplicación.

La selección debe considerar corrosión, presión, reparabilidad y vibración. El material por sí solo no define la calidad; también importan el espesor y las uniones.

Resistencia a presión y vibraciones

Los canales, tanques y conexiones deben soportar la presión normal y los picos del sistema. Las vibraciones también pueden producir fatiga y grietas con el tiempo.

Los soportes deben permitir cierta flexibilidad sin transmitir esfuerzos excesivos al núcleo. Las pruebas de presión y hermeticidad ayudan a verificar la resistencia de la unidad.

Adaptación a las condiciones de operación

Cada mina presenta diferencias de clima, altitud, polvo, tipo de material y ciclo de trabajo. El sistema debe diseñarse a partir de estas condiciones reales.

También deben evaluarse el acceso para limpieza y la disponibilidad de repuestos. Una solución eficiente debe ser viable de mantener durante toda su vida útil.

Sistemas de refrigeración para equipos mineros de alto desempeño

Los sistemas de refrigeración para equipos mineros de alto desempeño deben responder a una combinación de grandes cargas térmicas, ambientes contaminados y exigencias mecánicas severas. No basta con que el radiador tenga capacidad suficiente en condiciones ideales. También debe mantener su eficiencia cuando la máquina trabaja a máxima potencia, en zonas de alta temperatura o con una acumulación moderada de polvo.

La transferencia de calor en equipos mineros depende de una cadena completa. El calor debe pasar desde el motor, la transmisión o el sistema hidráulico hacia un fluido; después debe transportarse hasta un radiador o enfriador; finalmente, debe ser liberado al aire exterior. Una restricción en cualquiera de estas etapas puede limitar todo el sistema.

Por esta razón, el diagnóstico de un sobrecalentamiento no debería concentrarse únicamente en el radiador. También deben verificarse bombas, termostatos, ventiladores, mangueras, presión, flujo de aire, calidad de los fluidos y condiciones de carga. Sustituir un intercambiador sin identificar la causa puede producir una mejora temporal o no resolver el problema.

Los radiadores para minería y los enfriadores de aceite deben seleccionarse según datos técnicos como temperatura de entrada y salida, caudal, presión, capacidad térmica, altitud y temperatura ambiental. También deben considerarse las dimensiones disponibles y la disposición de los otros componentes del módulo de refrigeración.

En equipos con varios intercambiadores instalados en serie, el aire puede calentarse a medida que atraviesa cada núcleo. Esto significa que la ubicación y el orden de los radiadores influyen en el desempeño final. El sistema debe evitar que un componente bloquee o caliente excesivamente el aire que necesita otro.

La facilidad de limpieza es otro factor fundamental. En una mina, un núcleo que ofrece una elevada eficiencia térmica pero se obstruye con rapidez puede resultar menos conveniente que uno diseñado para mantener el flujo de aire durante más tiempo. La separación entre aletas y el acceso para mantenimiento deben definirse desde la etapa de diseño.

Cyfral desarrolla y fabrica soluciones para refrigeración automotriz, industrial y de maquinaria pesada. Entre ellas se encuentran radiadores, intercoolers y enfriadores de placas y barras que pueden adaptarse a diferentes configuraciones y condiciones de operación.

Cuando un equipo presenta temperaturas elevadas, pérdida de potencia o fallas hidráulicas recurrentes, es recomendable realizar una evaluación completa. La inspección del núcleo, la medición de temperaturas y la revisión del flujo de aire permiten determinar si el sistema necesita limpieza, reparación, sustitución o rediseño.

Un sistema térmico correctamente dimensionado protege el motor, conserva las propiedades de los lubricantes y mantiene estable la respuesta de la maquinaria. También reduce las paradas no programadas y ayuda a prolongar la vida útil de transmisiones, bombas, válvulas y demás componentes.

Comprender y controlar la transferencia de calor no es solamente una cuestión de mantenimiento. En una operación minera, representa una decisión estratégica para mantener la productividad, reducir costos y asegurar que los equipos puedan trabajar de forma continua bajo las condiciones más exigentes.
